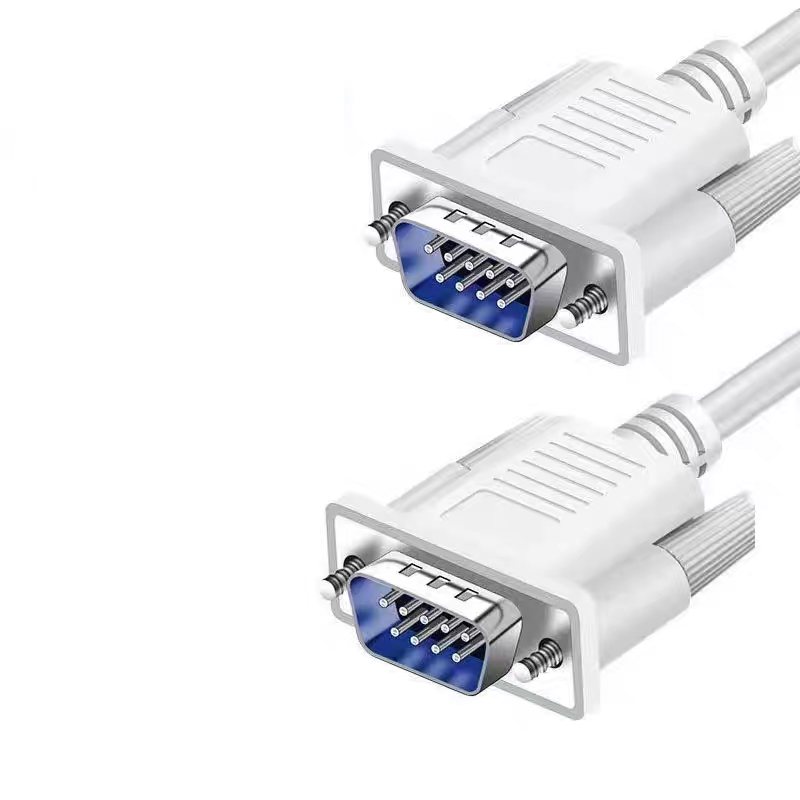

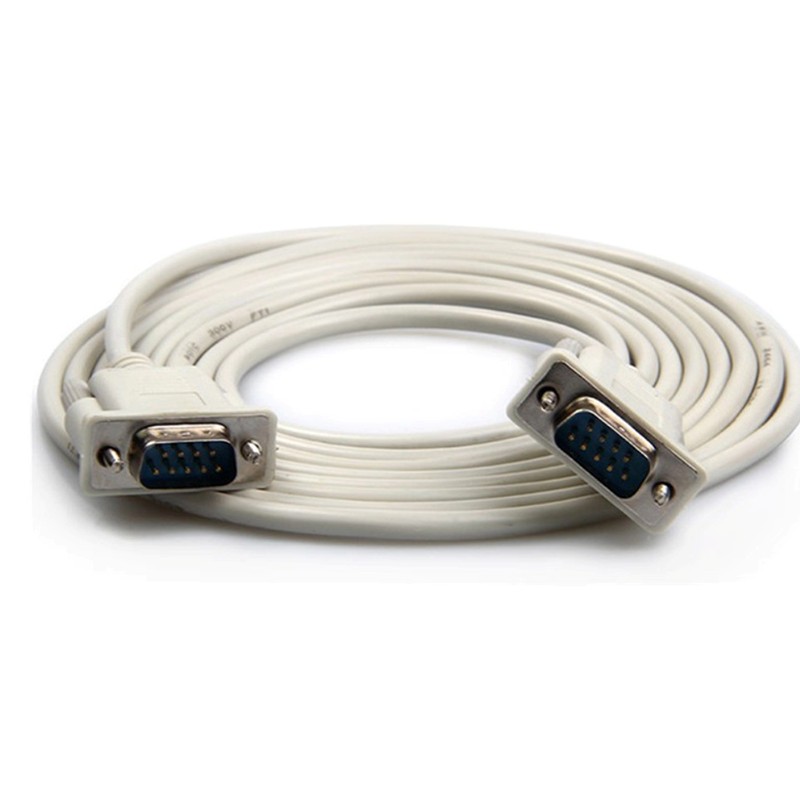

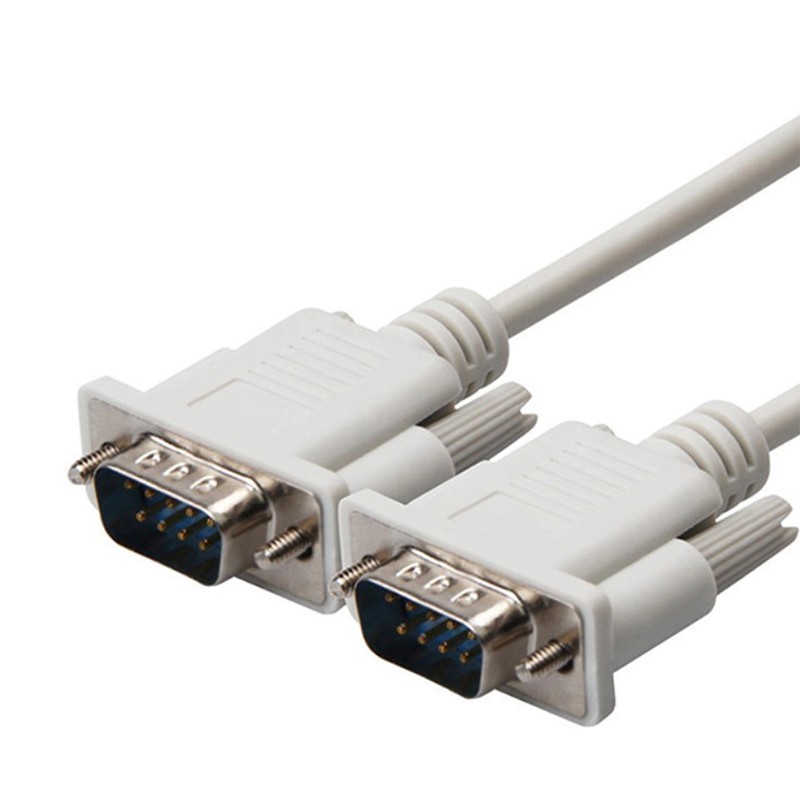

Wiązka przewodów ekranowanych do złączy męskich DB9 jest dedykowanym zestawem kablowym opracowanym na bazie standardowych przewodów połączeniowych DB9 męski-męski, z dodatkową konstrukcją warstwy ekranującej. Jego podstawową funkcją jest tłumienie zakłóceń elektromagnetycznych (EMI) i zakłóceń częstotliwości radiowej (RFI), zapewniając stabilną transmisję danych szeregowych i jest szczególnie odpowiedni dla złożonych środowisk elektromagnetycznych. Przewodnik wykonany jest głównie z miedzi beztlenowej (OFC) lub cynowanej miedzi beztlenowej: miedź beztlenowa ma wysoką czystość (≥99,95%), doskonałą przewodność elektryczną i niską rezystancję, co może zmniejszyć tłumienie sygnału podczas transmisji i jest idealne do komunikacji szeregowej na średnie i duże odległości; Cynowanie zwiększa odporność na utlenianie i korozję, wydłuża żywotność wiązki przewodów i poprawia stabilność lutowania.
Ekranowana wiązka przewodów DB9 typu męsko-męskiego wyróżnia się wysokiej jakości materiałami rdzenia i wyjątkowymi właściwościami użytkowymi: przewodniki są wykonane z miedzi beztlenowej o wysokiej czystości (OFC) lub cynowanej miedzi beztlenowej, przy czym ta pierwsza zapewnia doskonałą przewodność elektryczną i niską rezystancję, minimalizując tłumienie sygnału podczas transmisji na średnie i duże odległości, podczas gdy druga zwiększa odporność na utlenianie i stabilność lutowania; warstwa izolacyjna jest wykonana z PVC, PE lub wysokiej jakości tworzyw fluorowych, spełniając wymagania dotyczące izolacji i odporności na temperaturę w różnych scenariuszach zastosowań; warstwa ekranująca składa się głównie z plecionki z drutu miedzianego lub folii aluminiowej, przy czym niektóre warianty charakteryzują się konstrukcją z podwójnym ekranowaniem, która w połączeniu z przewodami uziemiającymi może skutecznie tłumić zakłócenia EMI i RFI; niebieski rdzeń złącza składa się głównie z PBT + 30% włókna szklanego, co łączy w sobie wysoką rezystancję izolacji, odporność na wysoką temperaturę i właściwości zapobiegające odkształceniom. Ogólnie rzecz biorąc, wiązka przewodów oferuje zalety stabilnej transmisji, silnych właściwości przeciwzakłóceniowych i doskonałej trwałości, dzięki czemu nadaje się do złożonych środowisk elektromagnetycznych, takich jak automatyka przemysłowa i debugowanie sieci.
Produkt ten charakteryzuje się doskonałym bezpieczeństwem elektrycznym, trwałością środowiskową, łatwością montażu i wygodą konserwacji: jego wysoka rezystancja izolacji i odporność na napięcie mogą skutecznie tłumić przesłuchy, dzięki czemu nadaje się do niskopoziomowej transmisji sygnałów protokołów szeregowych, takich jak RS-232/485/422; materiał PBT wzmocniony włóknem szklanym charakteryzuje się odpornością na wilgoć i korozję chemiczną, którą można dostosować do złożonych warunków pracy, takich jak obiekty przemysłowe, zastosowania morskie i motoryzacyjne; precyzyjna konstrukcja pozycjonowania otworów zapobiega odchyleniom końcówek podczas lutowania lub zaciskania, poprawiając wydajność montażu wiązek przewodów i płytek PCB; niebieska identyfikacja wizualna ułatwia szybkie rozwiązywanie problemów z interfejsem oraz skraca czas uruchomienia i konserwacji sprzętu.
Ta ekranowana wiązka przewodów ma szeroki zakres typowych zastosowań: w automatyce przemysłowej umożliwia komunikację szeregową dla sterowników PLC, ekranów dotykowych HMI i obrabiarek CNC, skutecznie przeciwstawiając się zakłóceniom EMI z przetwornic częstotliwości, silników i innego sprzętu; w debugowaniu urządzeń sieciowych nadaje się do konfiguracji portów konsoli routerów i przełączników, zapewniając dokładną transmisję poleceń w złożonym środowisku wielu urządzeń w pomieszczeniach komputerowych; w zakresie bezpieczeństwa i oprzyrządowania wspiera pozyskiwanie danych dla kontrolerów dostępu, kamer szeregowych i liczników testowych, realizując stabilną transmisję sygnałów niskiego poziomu; jednocześnie spełnia wymagania eksploatacyjne elektroniki samochodowej i morskiej, a dzięki odporności na wibracje i mgłę solną idealnie nadaje się do długotrwałej pracy urządzeń szeregowych takich jak GPS i rejestratory jazdy.
|
Nazwa części |
Nazwa materiału i specyfikacja |
|
Model produktu |
DB z męskiego na męskiego |
|
Aktualny |
5A |
|
Napięcie znamionowe |
Napięcie stałe 500 V |
|
Platerowanie |
Pozłacane |
|
Materiał plastikowy |
PBT + 30% wzmocniony włóknem szklanym |
|
Rezystancja izolacji |
≥ 1000 MΩ |
|
Wykorzystaj czas |
500-1000 razy |
|
Ocena ogniowa |
UL94 V0 |
|
Zakres temperatur |
-55 ℃ do 105 ℃ |
|
Metoda okablowania |
spawalniczy |
|
Wskaźnik drutu |
28AWG-26AWG |
|
Płeć |
Mężczyzna |
1. Szybka reakcja na Twoje zapytanie.
2.Świadczymy usługi OEM, ODM, szczegóły produktu mogą być określone jako Twoje wymagania.
3.Silna siła techniczna i doskonały zespół sprzedaży zapewniający wszechstronną obsługę przed sprzedażą i po sprzedaży.
4. Używaj wybranych surowców, niezawodnej jakości i konkurencyjnej ceny.
5.Ponad 10 lat doświadczenia profesjonalnego producenta w zakresie montażu kabla połączeniowego w Chinach.
6. Nasza fabryka posiada certyfikat lS09001.
7. Kompletny sprzęt automatyczny, wysoka wydajność produkcji i punktualny czas dostawy.
8. Każdy z naszych produktów został w 100% przetestowany instrumentalnie w celu zapewnienia jakości i funkcjonalności.
9. Dostępne są małe zamówienia
10. Nasze produkty mają szerokie zastosowanie i cieszą się szerokim rynkiem na całym świecie.
11. Ze względu na klientów staraj się osiągnąć sytuację, w której wygrywają obie strony, i miej nadzieję na nawiązanie długoterminowej współpracy.
