W jaki sposób nagłówki pinów poprawiają połączenia elektroniczne?

Abstrakcyjny: Nagłówki pinówto kluczowe elementy systemów elektronicznych, zapewniające niezawodne połączenia między płytkami drukowanymi a urządzeniami peryferyjnymi. W tym artykule omówiono konstrukcję, zastosowania, zalety i kryteria wyboru listew pinowych, dostarczając praktycznych wskazówek inżynierom, projektantom i entuzjastom elektroniki. Shenzhen JYE Technology Co., LTD. specjalizuje się w wysokiej jakości listwach pinowych spełniających różnorodne potrzeby przemysłowe.

Spis treści

• Wprowadzenie do nagłówków pinów
• Rodzaje nagłówków pinów
• Zalety korzystania z nagłówków pinów
• Zastosowania nagłówków pinów
• Wybór odpowiedniego nagłówka pinu
• Wskazówki dotyczące instalacji
• Często zadawane pytania dotyczące nagłówków pinów
• Wnioski i kontakt

Wprowadzenie do nagłówków pinów

Listwy pinowe to rzędy metalowych pinów zamontowanych na plastikowej podstawie, powszechnie używane do łączenia płytek drukowanych (PCB) z przewodami, złączami lub innymi płytkami. Zapewniają prosty i niezawodny sposób tworzenia odłączalnych lub trwałych połączeń elektrycznych w urządzeniach elektronicznych. Gniazda pinów mogą różnić się odstępem między pinami, liczbą pinów i orientacją, zapewniając elastyczność w projektowaniu obwodów.

Rodzaje nagłówków pinów

Zrozumienie typów gniazd pinowych pomaga w wyborze odpowiedniego komponentu do projektu:

• Jednorzędowe nagłówki pinów:Składają się z pojedynczej linii kołków, odpowiednich do kompaktowych układów.

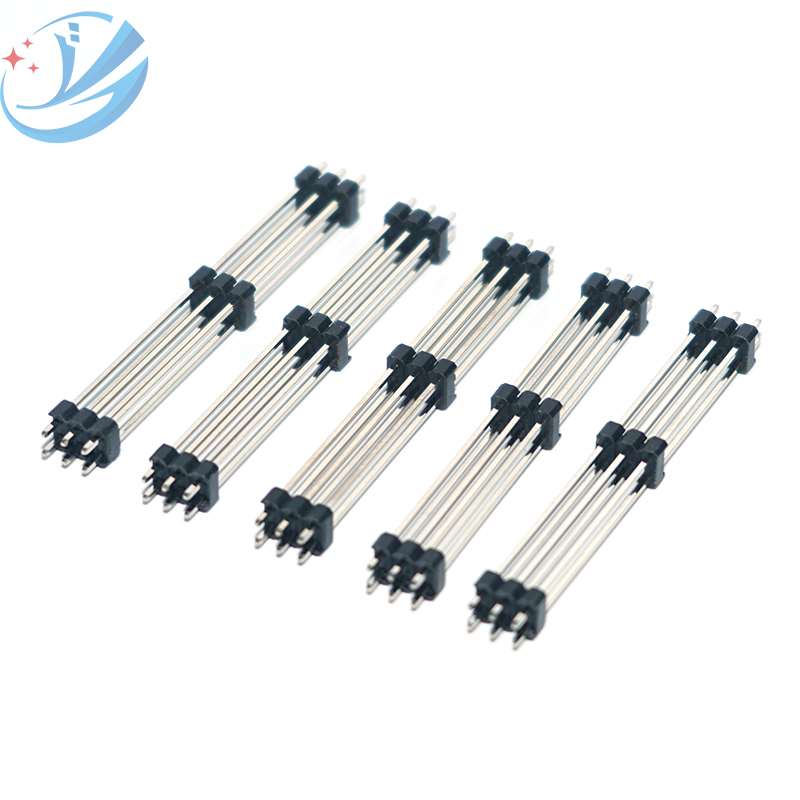

• Dwurzędowe nagłówki pinów:Wyposażone w dwie równoległe linie pinów, zapewniające lepszą łączność.
• Proste nagłówki pinów:Piny są prostopadłe do płytki PCB, powszechnie stosowane w połączeniach pionowych.
• Nagłówki pinów kątowych:W przypadku połączeń poziomych kołki są wygięte pod kątem 90 stopni.
• Zakryte nagłówki:Dołącz plastikową osłonę, aby zapobiec nieprawidłowemu ułożeniu lub zwarciu.

Zalety korzystania z nagłówków pinów

Listwy pinowe oferują wiele korzyści w projektowaniu elektroniki:

• Niezawodne połączenia:Solidne połączenia mechaniczne i elektryczne zmniejszają utratę sygnału.
• Modułowość:Umożliwiają łatwe podłączanie i usuwanie modułów bez konieczności lutowania.
• Kompaktowa konstrukcja:Efektywne wykorzystanie przestrzeni PCB przy zachowaniu łączności.
• Opłacalne:Ekonomiczne rozwiązanie do prototypowania i produkcji.
• Personalizacja:Dostępne w różnych rozmiarach, liczbie pinów i materiałach.

Zastosowania nagłówków pinów

Nagłówki pinów są szeroko stosowane w różnych branżach, w tym:

• Systemy wbudowane i płytki mikrokontrolerów
• Elektronika użytkowa, taka jak urządzenia inteligentne i sprzęt gospodarstwa domowego
• Automatyka i robotyka przemysłowa
• Płyty główne komputerów i karty rozszerzeń
• Prototypowanie i testowanie obwodów

Wybór odpowiedniego nagłówka pinu

Wybór prawidłowego złącza pinowego wymaga zwrócenia uwagi na kluczowe czynniki:

• Liczba pinów:Dopasuj liczbę wymaganych połączeń w obwodzie.
• Rozmiar boiska:Standardowy odstęp wynosi 2,54 mm, ale opcje różnią się w przypadku projektów o dużej gęstości.
• Aktualna ocena:Upewnij się, że nagłówek może wytrzymać oczekiwane obciążenie elektryczne.
• Styl montażu:Montaż przewlekany lub powierzchniowy w zależności od projektu PCB.
• Jakość materiału:Weź pod uwagę odporność na korozję i trwałość w zastosowaniach przemysłowych.

Wskazówki dotyczące instalacji

Prawidłowy montaż zapewnia długoletnią niezawodność:

• Ostrożnie dopasuj kołki nagłówka do otworów w płytce PCB.
• Aby uniknąć zimnych połączeń, należy stosować techniki lutowania odpowiednie dla typu sworznia.
• W przypadku projektów modułowych należy rozważyć rozgałęźniki z osłonami prowadzącymi złącza.
• Po montażu sprawdzić połączenia, aby sprawdzić ciągłość elektryczną.

Często zadawane pytania dotyczące nagłówków pinów

P1: Czy można ponownie wykorzystać złącza pinowe?
Odpowiedź 1: Tak, wiele złączy pinowych można wykorzystać ponownie, jeśli zostaną ostrożnie usunięte bez zginania pinów.

P2: Jaki jest standardowy rozstaw pinów?
A2: Najpopularniejszy podziałka to 2,54 mm (0,1 cala), chociaż dla płyt o dużej gęstości dostępne są inne podziałki.

P3: Jak wybrać nagłówki jedno- i dwurzędowe?
A3: Jednorzędowe hedery nadają się do obwodów kompaktowych; dwurzędowe nagłówki są idealne w przypadku większych potrzeb w zakresie łączności.

P4: Czy istnieją wysokoprądowe złącza pinowe?
A4: Tak, listwy pinowe klasy przemysłowej są zaprojektowane do przenoszenia wyższych prądów przy odpowiednim poszyciu i grubości.

Wnioski i kontakt

Listwy pinowe to podstawowe komponenty poprawiające niezawodność, modułowość i wydajność obwodów elektronicznych. Wybór odpowiedniego typu, materiału i metody instalacji może znacznie poprawić wydajność urządzenia.Shenzhen JYE Technology Co., LTD.oferuje szeroką gamę wysokiej jakości złączy pinowych i żeńskich, dostosowanych do różnych potrzeb przemysłowych i prototypowych. Aby uzyskać więcej informacji i spersonalizowanych rozwiązań,skontaktuj się z namijuż dziś i udoskonal swoje projekty elektroniczne.
